Kondensatory elektrolityczne - na jakie parametry zwrócić uwagę?

Współczesne układy elektroniczne opierają się na różnorodnych elementach pasywnych, a kondensatory elektrolityczne stanowią jedne z najczęściej wykorzystywanych. Ze względu na specyficzną budowę i właściwości, wymagają starannego doboru parametrów, które bezpośrednio wpływają na stabilność pracy, żywotność oraz sprawność zasilania. Artykuł przybliża najważniejsze cechy kondensatorów elektrolitycznych, omawia ich zastosowania oraz podpowiada, jak dobrać właściwy model do konkretnego projektu.

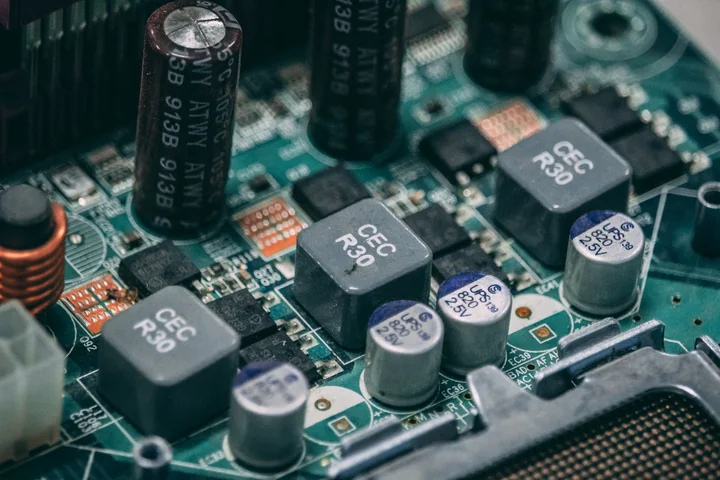

Gdzie stosuje się kondensatory elektrolityczne?

Kondensatory elektrolityczne wykorzystywane są przede wszystkim w układach zasilania, zwłaszcza tam, gdzie istotna jest kompensacja pulsacji napięcia oraz stabilizacja filtrów. Typowym przykładem są przetwornice DC/DC, zasilacze impulsowe czy wzmacniacze audio, gdzie redukcja tętnień i zakłóceń jest kluczowa dla zachowania prawidłowej pracy.

Ze względu na relatywnie dużą wartość pojemności w niewielkiej objętości, elementy te znajdują zastosowanie w zasilaczach komputerów, TV oraz sprzętu przemysłowego, gdzie pracują w wymagających warunkach temperaturowych i obciążeniach prądowych. Również w układach audio wysokiej klasy wykorzystuje się kondensatory elektrolityczne do wygładzania sygnału i zapewnienia niskiego poziomu szumów.

W systemach motoryzacyjnych oraz energetyce odnawialnej kondensatory elektrolityczne pełnią rolę bufora magazynującego energię, co pozwala na łagodzenie gwałtownych zmian obciążenia i zabezpiecza przed przepięciami. W tych zastosowaniach kluczowe stają się parametry takie jak temperatura pracy i trwałość elementu.

Pojemność i napięcie znamionowe

Wybór odpowiedniej pojemności jest uzależniony od częstotliwości pracy układu i wielkości tętnień, które kondensator ma tłumić. Wyższa pojemność przekłada się na lepszą filtrację niskich częstotliwości, jednak wiąże się z większymi gabarytami i zazwyczaj gorszą charakterystyką w zakresie wysokich częstotliwości.

Kluczowe znaczenie ma również napięcie znamionowe, które musi być zawsze wyższe od maksymalnego napięcia roboczego w układzie. Na stronie dacpol.eu/pl/ można znaleźć szeroką gamę kondensatorów o różnych wartościach pojemności, od kilku mikrofaradów do kilku tysięcy mikrofaradów, oraz napięciach znamionowych od 6,3 V do 450 V, co pozwala na optymalny dobór elementów zarówno do zasilaczy niskonapięciowych, jak i przemysłowych.

Zmiana napięcia znamionowego wpływa także na żywotność i parametry temperaturowe kondensatora – im większe napięcie, tym element zazwyczaj cechuje się wyższą odpornością na statyczne i dynamiczne przetężenia.

Temperatura pracy oraz trwałość elementu

Temperatura pracy to jeden z najważniejszych parametrów, który determinuje maksymalną dopuszczalną temperaturę otoczenia i wewnętrzną nagrzewalność kondensatora. Standardowo kondensatory elektrolityczne spotykane są w wersjach do 85 °C oraz do 105 °C, przy czym modele o podwyższonej temperaturze pracy cechują się zazwyczaj lepszą trwałością.

Parametr trwałość elementu wyrażany jest w godzinach pracy w określonych warunkach temperaturowych i obciążenia prądowego. Zwykle producenci podają żywotność przy 105 °C i pracy ciągłej – wartości rzędu 2 000–5 000 godzin są standardem, natomiast elementy specjalne mogą pracować nawet 10 000 godzin.

W praktyce warto wybierać kondensatory z dodatkowym marginesem bezpieczeństwa – niższe obciążenie temperaturowe oraz prądowe przekłada się na znaczące wydłużenie rzeczywistej żywotności, co ma kluczowe znaczenie w aplikacjach przemysłowych i motoryzacyjnych.

Prąd tętnienia i rezystancja ESR

Prąd tętnienia (ang. ripple current) oznacza maksymalny dopuszczalny prąd zmienny, który może przepływać przez kondensator bez przegrzewania się dielektryka. Parametr ten jest szczególnie istotny w zasilaczach impulsowych, gdzie częstotliwość przełączania może sięgać setek kHz.

Równocześnie rezystancja ESR (Equivalent Series Resistance) wpływa na straty wewnętrzne i nagrzewanie się kondensatora. Niższa ESR to mniejsze straty i lepsze tłumienie szumów wysokoczęstotliwościowych. Producenci precyzują ESR w temperaturze 20 °C oraz przy częstotliwości 100 kHz lub 120 Hz.

W układach o dużych prądach tętnienia warto wybierać kondensatory o podwyższonych parametrach ripple current oraz niskiej ESR, co minimalizuje ryzyko awarii i zapewnia stabilność napięcia nawet przy gwałtownych zmianach obciążenia.

Rodzaje wyprowadzeń i sposób montażu

W kontekście montażu kluczowe są dwa podstawowe typy wyprowadzeń: wyprowadzenia radialne oraz wyprowadzenia osiowe. Wyprowadzenia radialne montuje się w płaszczyźnie PCB, co jest rozwiązaniem powszechnym w zasilaczach impulsowych.

Wyprowadzenia osiowe stosuje się tam, gdzie liczy się kompaktowość i łatwość montażu w przestrzennych układach. Coraz częściej spotyka się także kondensatory SMD o niskim profilu, przeznaczone do montażu powierzchniowego, co pozwala na automatyzację procesu produkcji oraz zmniejszenie masy i wymiarów płytki.

Popularne konfiguracje montażowe:

• Radialne – przewody wyprowadzone równolegle, proste do automatycznego montażu
• Osiowe – przewód w osi korpusu, dobre do małych obudów
• SMD – powierzchniowe, niskoprofilowe, do produkcji masowej

Jak dobierać kondensator do układu zasilania?

Dobór kondensatora do układu zasilania zaczyna się od analizy maksymalnego napięcia roboczego i wymaganego tłumienia tętnień. Należy ustalić pojemność minimalną, która zapewni odpowiednią filtrację, oraz parametry pracy przy zadanym prądzie tętnienia.

W drugim kroku uwzględnia się warunki termiczne – wybierając kondensator o odpowiedniej klasie temperatury pracy i deklarowanej trwałości. Dodatkowo warto sprawdzić ESR i porównać go z wymaganiami projektowymi. Dla układów impulsowych najlepszym wyborem będą modele niskoresystancyjne, o podwyższonej odporności na wysokie częstotliwości.

Na koniec istotny jest wybór formy wyprowadzeń i technologii montażu – w aplikacjach wielkoseryjnych dominują kondensatory SMD, natomiast w prototypach i mniejszych seriiach często stosuje się elementy przewlekane, ze względu na łatwość wymiany i testowania.

Podsumowując, kluczowe parametry kondensatorów elektrolitycznych to: pojemność, napięcie znamionowe, temperatura pracy, prąd tętnienia oraz rezystancja ESR. Świadomy dobór tych cech w oparciu o wymagania układu gwarantuje niezawodność i długą żywotność.
